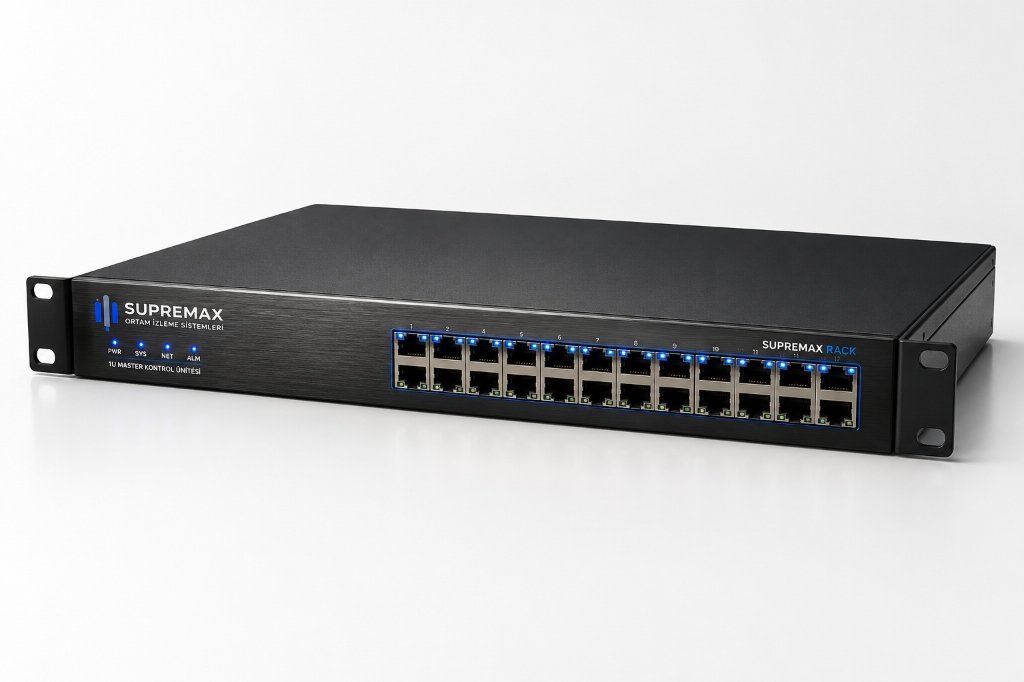

19" 1U MASTER KONTROLÖR
Supremax Rack-Mount
Veri merkezleri için tasarlanmış, yedekli güç kaynağına sahip, donanımsal izolasyonlu (1.5kV) endüstriyel ana ünitedir.
I/O Arayüzleri ve Elektriksel Karakteristik
Sensör Portları (Port 1-8)
- Konnektör Tipi RJ12 (6P6C)
- Protokol 1-Wire / I2C
- Güç Çıkışı (Vout) 5V DC & 12V DC (Max 500mA)
- Maksimum Kablo Mesafesi 100 Metre (CAT6 ile)
- Kısa Devre Koruması Aktif (PTC Sigorta)
Dijital Girişler (DI 1-4)
- Bağlantı Tipi Geçmeli Klemens (3.81mm)
- İzolasyon Optocoupler (1500Vrms)
- Lojik 0 (LOW) Seviyesi 0V - 3V DC
- Lojik 1 (HIGH) Seviyesi 9V - 24V DC
- Giriş Empedansı 4.7 kΩ
Röle Çıkışları (DO 1-2)
- Röle Tipi Elektromekanik (SPDT)
- Kontak Tipi NO (Normalde Açık) / NC (Normalde Kapalı)
- Maksimum Anahtarlama Voltajı 250V AC / 30V DC
- Maksimum Akım 10A (Dirençsel Yük)
- Mekanik Ömür 10.000.000 İşlem
Ağ & Besleme
- Ethernet 10/100 Mbps (RJ45), Auto MDI-X
- RS-485 Modbus RTU (İzoleli, 9600-115200 bps)
- Güç Girişi 1 100-240V AC (C14 Soket)
- Güç Girişi 2 (Yedek) 100-240V AC (Opsiyonel: 48V DC)
- Maksimum Güç Tüketimi 15W (Sensörler hariç)
Yazılım ve Protokol Özellikleri
SNMP Desteği
SNMP v1, v2c ve v3 tam destek. Güvenli ağ yönetimi, şifrelenmiş veri iletimi (v3) ve özel MIB dosyası.
Modbus TCP/RTU
Endüstriyel SCADA sistemleriyle doğrudan entegrasyon için tam Modbus uyumluluğu.
Uyarı Mekanizmaları
E-posta (SMTP/TLS), SMS (dahili/harici modem), Syslog ve MQTT üzerinden anlık push bildirimleri.
Gelişmiş Web UI
HTML5/JS tabanlı, mobil uyumlu kullanıcı arayüzü. 5 kademeli kullanıcı yetkilendirmesi ve detaylı log ekranı.
Fiziksel ve Çevresel Özellikler
| Boyutlar (G x D x Y) | 440 mm x 200 mm x 44 mm (1U, 19" Kabin Uyumlu) |
|---|---|
| Ağırlık | 2.8 kg (Ambalajsız) / 3.5 kg (Kutulu) |
| İşlemci Mimarisi | ARM Cortex-A7 (Çift Çekirdek 1.2 GHz) |
| Bellek & Depolama | 512MB DDR3 RAM / 8GB eMMC Dahili Hafıza |
| Gövde Malzemesi | 1.2mm Elektrostatik Toz Boyalı DKP Sac |
| Çalışma Sıcaklığı | -10°C ... +60°C |
| Depolama Sıcaklığı | -20°C ... +85°C |
| Bağıl Nem | %5 ... %95 (Yoğuşmasız) |
| İzolasyon Gerilimi (I/O) | Dijital Giriş: 1.5kVrms, Haberleşme: 2.5kVrms |
| MTBF (Beklenen Ömür) | > 250,000 Saat (@ 25°C ortam sıcaklığı) |
| Sertifikasyonlar | CE, RoHS, LVD (EN 62368-1), EMC (EN 55032) |
